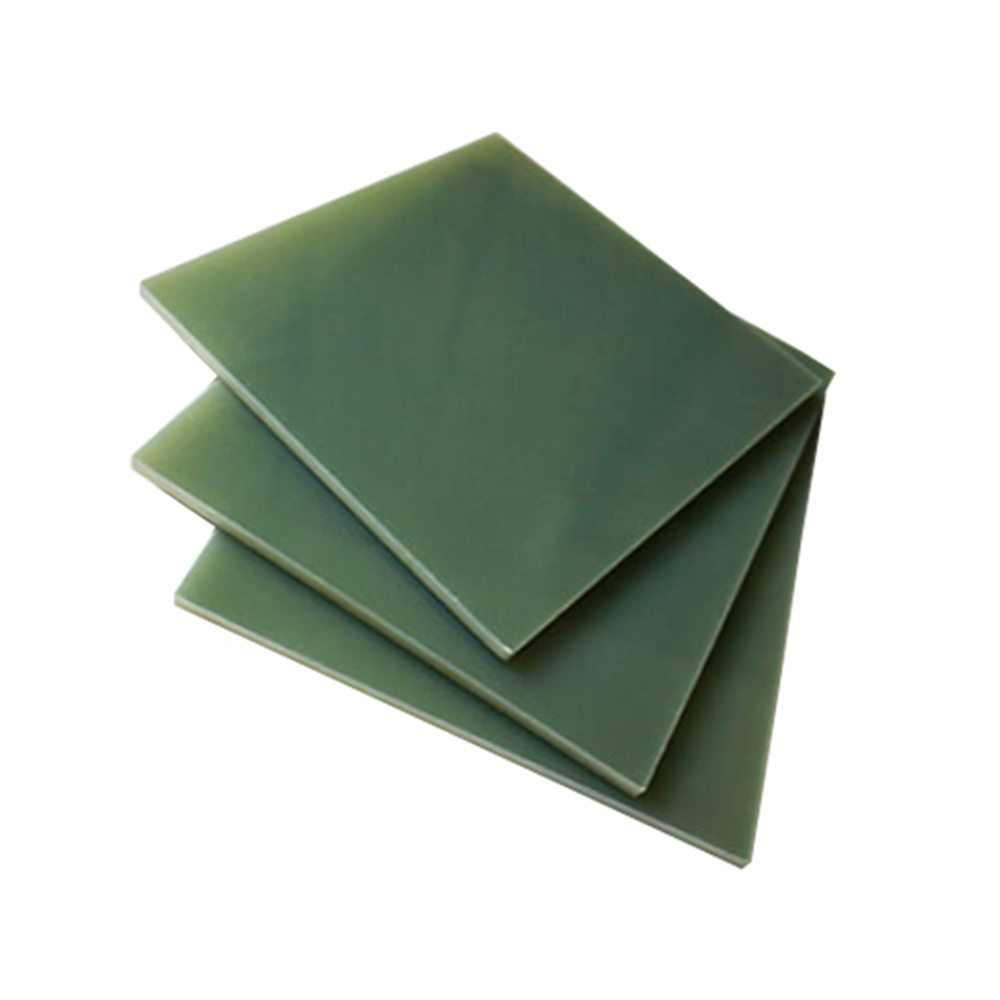

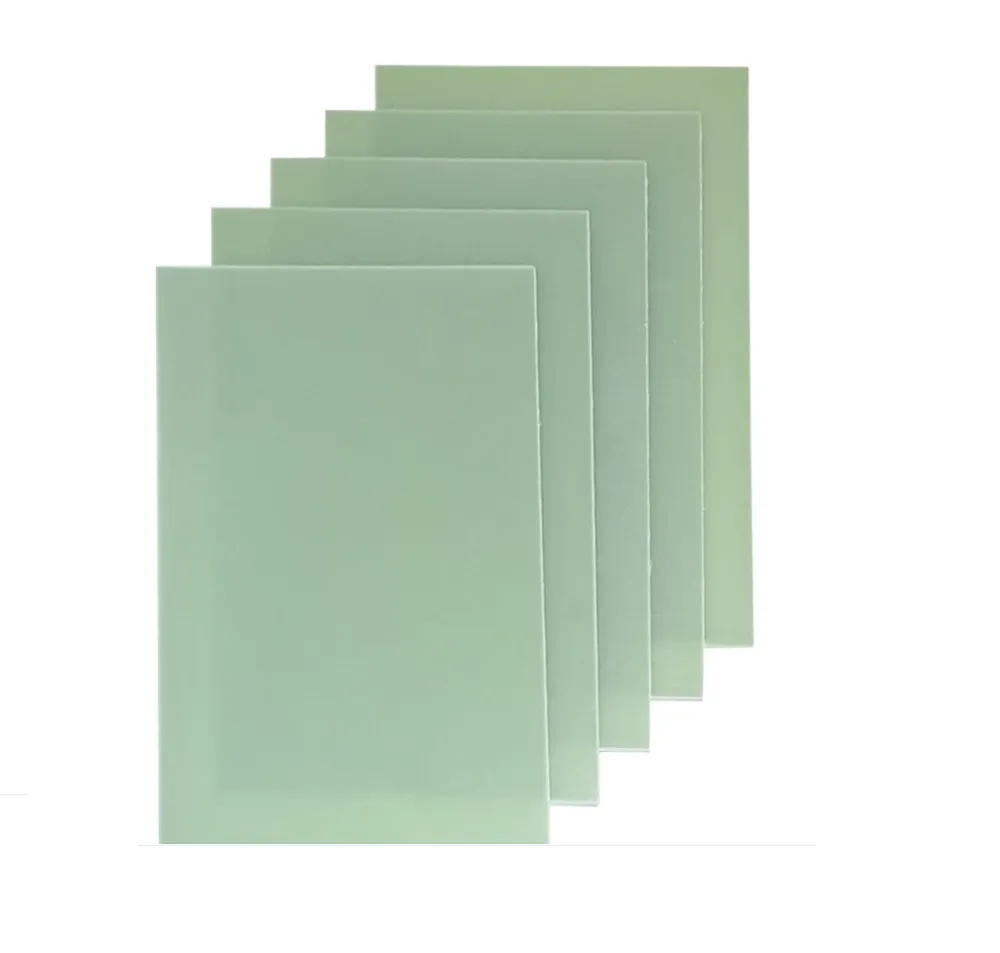

Laminato epossidico per vetro isolante G10
Spessore regolare: 0,5~100 mm
Dimensioni normali: 1020×2040 mm
Il tessuto in fibra di vetro privo di alcali di grado elettronico è impregnato di resina epossidica importata e aggiunto con corrispondenti ritardanti di fiamma, adesivi e altri additivi importati e lavorato mediante pressatura a caldo.Grado ignifugo UL94-VO, buone proprietà meccaniche ad alta temperatura, buone prestazioni di lavorazione e prestazioni di isolamento.
Applicazione del pannello epossidico G10: utilizzato come parti strutturali isolanti in motori e apparecchiature elettriche, come interruttori automatici, quadri elettrici, trasformatori, motori CC, contattori CA, apparecchi elettrici antideflagranti e altri apparecchi elettrici.
NO. | Elementi | Unità | Valore standard | Risultato del test |
1 | Resistenza alla flessione perpendicolare a laminazioni | MPa | GB/T1303.4-2009 | ≥340 |
2 | Modulo elastico a flessione | MPa | GB/T1303.4-2009 | / |
3 | Intaglio Forza d'urto parallela alla laminazione (charpy) | kJ/m2 | GB/T1303.4-2009 | ≥33 |
4 | Resistenza alla trazione | MPa | GB/T1303.4-2009 | / |
5 | Rigidità dielettrica perpendicolare a laminazioni (in olio 20±2℃) | chilovolt/mm | GB/T1303.4-2009 | ≥11.4 |
6 | Calo di tensioneparallelo alla laminazione (sott'olio90±2℃) | KV | GB/T1303.4-2009 | ≥35 |
7 | Fattore di perdita di 1 MHz | / | GB/T1303.4-2009 | / |
8 | Resistenza di isolamento impregnata d'acqua | MΩ | GB/T1303.4-2009 | ≥5x10000 |
9 | CTI | / | GB/T 4207-2012 | / |
10 | Assorbimento dell'acqua | mg | GB/T 1303.4-2009 | ≤27 |
11 | Densità | gr/cm3 | GB/T 1303.4-2009 | / |
